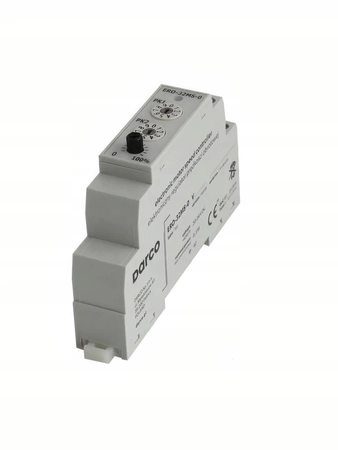

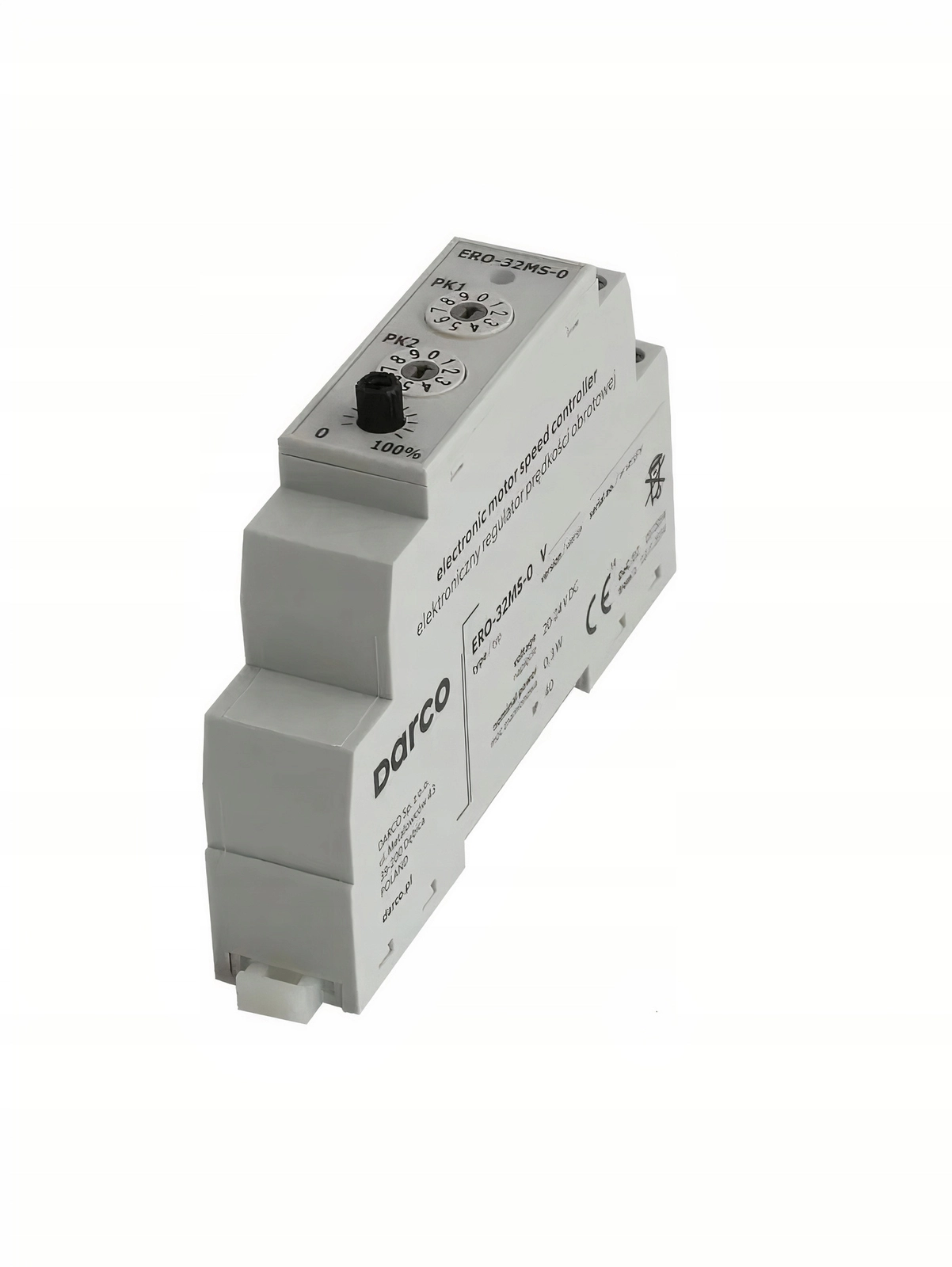

Elektroniczny regulator obrotów ERO-32MS-0

Dane techniczne:

• Napięcie zasilania - 20 - 24V DC
• Moc znamionowa - 0,3 W
• Prąd maksymalny - 30mA
• Obciążenie mx wyjścia R - 5mA
• Klasa ochrony IP - IP40
• Temperatura otoczenia - -20 - +60*C
• Wilgotność otoczenia - 0 - 80%
• Wymiary - 18x90x63 mm
• Waga - 48 g
• Montaż - Na szynę TS-35
• Zastosowanie - aparaty nawiewne AN, generatory ciągu kominowego GCK i Turbowenty hybrydowe

Opis urządzenia:

Regulator ERO-32MS-O służy do sterowania prędkością obrotową dowolnej nasady produkowanej przez firmę Darco.

Regulator obrotów utrzymuje wydajność Turbowentu na stałym poziomie niezależnie od warunków atmosferycznych. Dlatego konieczne jest wyposażenie każdej nasady w osobny regulator obrotów.

*  *  *

Manualne regulatory prędkości obrotowej utrzymują stałą, zadaną przez użytkownika prędkość obrotową.

Stan ich pracy sygnalizowany jest za pomocą dwukolorowej diody (podświetlenia LED), która może informować m.in. o:

• typie sterowanego urządzenia,
• prawidłowych i nieprawidłowych obrotach sterowanego urządzenia,
• uszkodzeniu sterowanego urządzenia lub samego sterownika.

Wyboru typu sterowanego urządzenia dokonuje się za pomocą dwóch przełączników kodowych, umieszczonych na odwrocie regulatora.

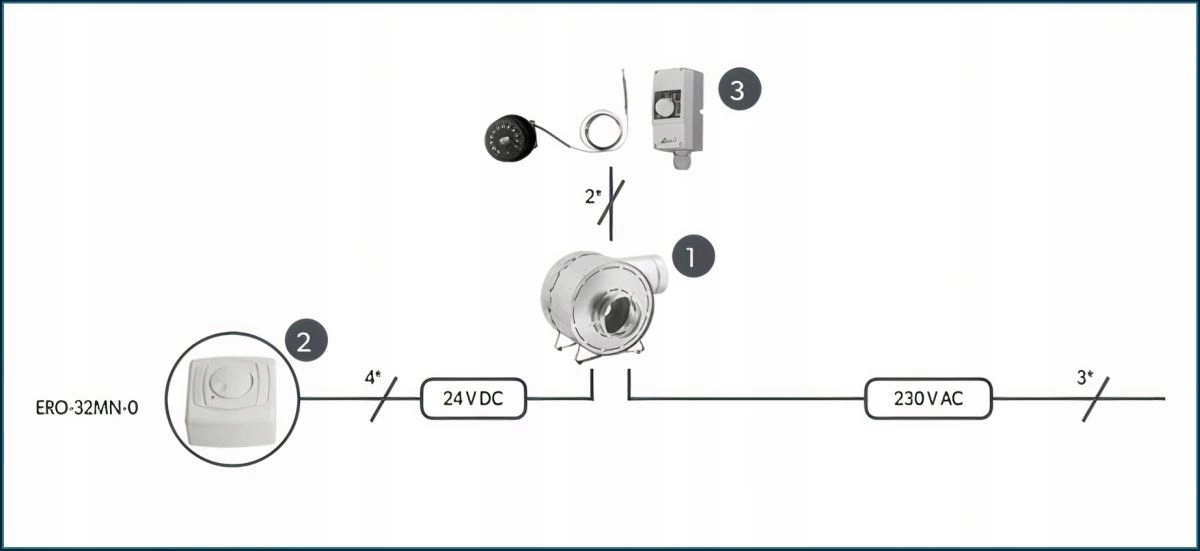

Przykładowy schemat blokowy podłączenia dla Aparatów Nawiewnych ANeco-II:

Opis rysunku powyżej:

1. Aparat nawiewny ANeco
2. Elektroniczny regulator prędkości obrotowej
3. Termostat

Przykładowy schemat blokowy podłączenia dla Generatorów Ciągu Kominowego GCKV oraz Turbowentów Hybrydowych ø400÷500

Opis rysunku powyżej:

1. Generator Ciągu Kominowego GCKV, Turbowent Hybrydowy ø400÷500
2. Elektroniczny regulator prędkości obrotowej
3. * - ilość żył w przewodzie

✅ W załączniku jest do pobrania Karta techniczna zasilaczy elektronicznych ERO.
