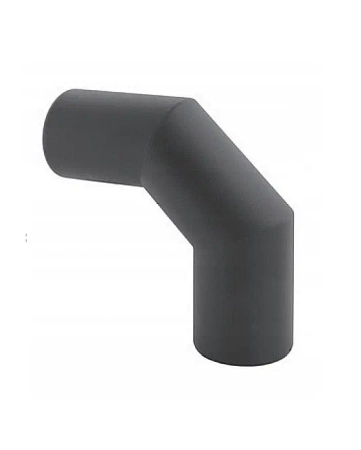

Kolano nypel-nypel do pieców

na pellet fi 100 mm

Kod produktu - KS100/90-CZ1,2P-N/N

Kolano nypel-nypel KS100/90-CZ1,2P-N/N rysunek z wymiarami:

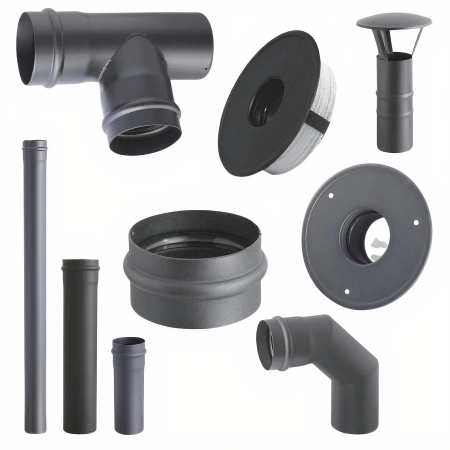

System przyłączy kominowych do pieców na pellet.

System służy do budowy przyłączy kominowych, wykonanych w całości ze stali czarnej o grubości 1,2 mm w gatunku DC01
wg normy PN-EN1856-2:2009.

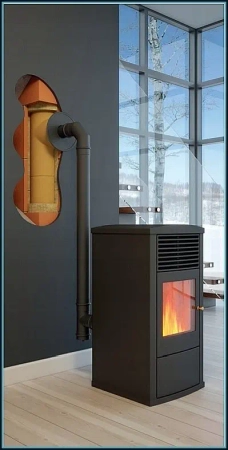

Zalecany do odprowadzania spalin z kominków lub urządzeń grzewczych na pellet.
System Przyłączy Kominowych może być zastosowany jako przyłącze do kotłów odprowadzających spaliny, których temperatura
może dochodzić do 250 stopni C.

Dane techniczne systemu SKPK:
Maksymalna temperatura pracy ciągłej - 250 stopni C
Materiał - blacha czarna gat. DC01, gr. 1,2 mm

Zastosowanie

• Odprowadzanie spalin z piecyków na pellet

ZALETY:

• Bardzo prosty i szybki montaż
• Duża szczelność przewodu spalinowego
• Niższa cena niż w przypadku systemów z blachy kwasoodpornej

Połączenie kielichowe systemu SPKP.

Poszczególne elementy systemu kominowego łączone są przez włożenie jednej części elementu – nypla, w drugą roztłoczoną część elementu – kielicha.
Dzięki połączeniu kielichowemu otrzymujemy szczelną i sztywną konstrukcję przyłącza.
Sposób łączenia elementów umożliwia prawidłowy spływ ewentualnych skroplin po ściankach elementów przyłącza do miski.
Zastosowanie uszczelki z gumy silikonowej, znajdującej się w przetłoczeniu kielicha, zapewnia szczelność systemu przy nadciśnieniu spalin 200Pa.
Elementy są malowane proszkowo farbą wysokotemperaturową (do 400 stopni C) wewnątrz i na zewnątrz na kolor czarny mat.

Opis rysunku i wymiary systemu SPKP:

1. Nypel
2. Kielich
3. Uszczelka silikonowa

Wymiary:

• Dz - średnica zewnętrzna rury [mm]
• Dw - średnica wewnętrzna rury [mm]
• Dk - średnica wewnętrzna kielicha [mm]

DN - 80 mm                 DN - 100 mm

Dz - 80,1 mm               Dz - 100,2 mm

Dw - 77,7 mm             Dw -  97,8 mm

Dk - 81,1 mm              Dk - 101,2 mm
