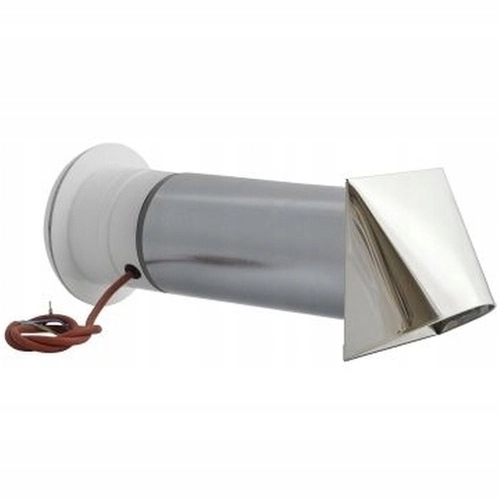

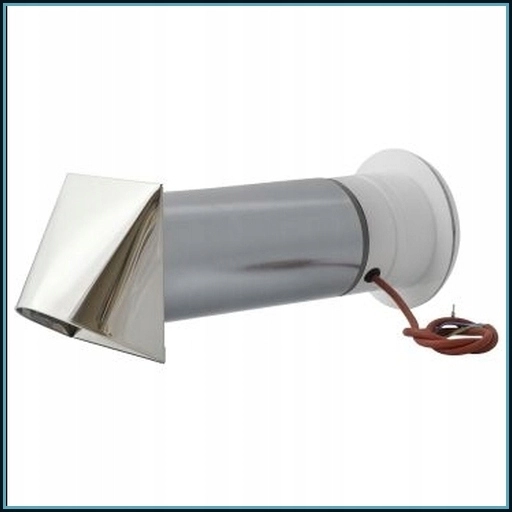

Nawietrzak z anemostatem, filtrem,
grzałką i stabilizatorem przepływu SNP NOGS150A-CC
INFORMACJE O PRODUKCIE :
- Średnica - 150 [mm]
- Czerpnia - blacha chromoniklowa
- Kanał - blacha ocynkowana
- Anemostat - biały

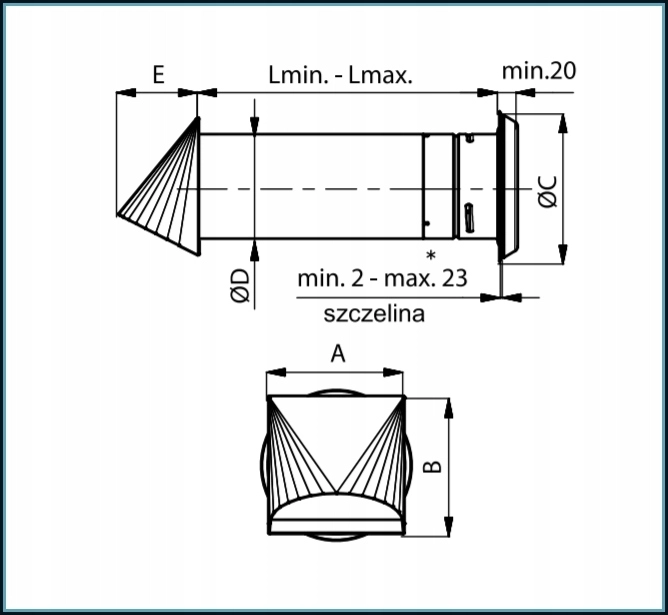

Wymiary [mm]:
- A - 196
- B - 197
- C - 211
- D - 162
- E - 116
Dane techniczne wywietrzaków:
- Przekrój kanału - 177 cm2
- Wymiary kanału (Lmin-Lmax) - 350-580 mm
- Średnica otworu montażowego - 170 mm
- Wydajność dla 10 Pa - 74 m3/h
- Tłumienie dźwięku - otwarcie anemostatu Dn,E,W (2 mm) - 37(-1-3) dB
- Tłumienie dźwięku - otwarcie anemostatu Dn,E,W (23 mm) - 28(0,-1) dB
- Waga - 4,4 kg
Nawietrzak okrągły z grzałką doprowadza świeże powietrze do wnętrza budynku wstępnie je ogrzewając. Montowany jest w ścianie, najczęściej obok lub ponad oknem.
Nawietrzak jest wyposażony w czerpnię powietrza, która jest odpowiedzialna za pobór powietrza z zewnątrz.
Od strony wnętrza budynku nawietrzak wyposażony jest w anemostat, posiadający warstwę izolacji, która zapobiega tworzeniu się skroplin w okresie zimowym oraz tłumi hałas.
Dodatkowo wyposażony w stabilizator przepływu który reguluje strumień przepływu powietrza.
Opis produktu:
Nawietrzak doprowadza świeże powietrze do wnętrza budynku. Montowany jest w ścianie zewnętrznej. Zbudowany jest z czerpni, kanału i anemostatu.
Czerpnia to element zewnętrzny, który pełni funkcje ochronną: zabezpiecza przed opadami atmosferycznymi oraz przed przedostawaniem się owadów
dzięki zainstalowanej siatce. Wewnątrz pomieszczeń nawietrzak zakończony jest izolowanym anemostatem.
Służy on do rozproszenia wlatującego powietrza oraz do ręcznej regulacji przepływu.
Zastosowana w nim izolacja zapobiega powstawaniu skroplin oraz pełni funkcję tłumiącą.
* * *
Poszczególne rodzaje nawietrzaków można wyposażyć w dodatkowe elementy, których zadaniem jest zwiększenie komfortu użytkowania:
· filtr podstawowy (dołączony do każdego urządzenia) wyłapuje grubsze zanieczyszczenia. Decyzję o jego zastosowaniu podejmuje użytkownik.
· stabilizator przepływu – reguluje strumień przepływu powietrza: „dławi” silne podmuchy wiatru i uniemożliwia odwrócenie kierunku przepływu.
* * * * *
Nawietrzak okrągły z grzałką ma za zadanie doprowadzić świeże powietrze do wnętrza budynku i wstępnie je ogrzać.
Jest montowany w ścianie, najczęściej ponad oknem lub obok niego.
Nawietrzak wyposażony jest w czerpnię powietrza, która odpowada za pobór powietrza z zewnątrz.
Od strony wewnętrznej budynku nawietrzak wyposażono w anemostat, który posiada warstwę izolacji zapobiegającą tworzeniu się skroplin
w okresie zimowym oraz dodatkow tłumi hałas.
* * *
Nawietrzak ten wyposażono dodatkowo w stabilizator przepływu regulujący strumień przepływu powietrza.

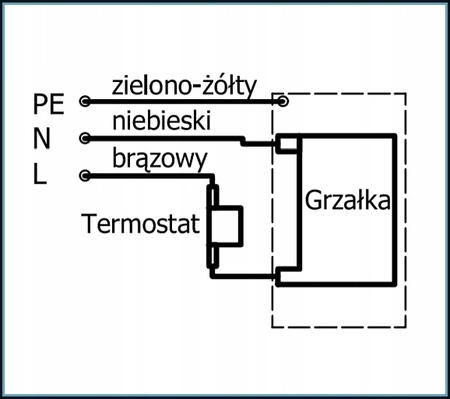

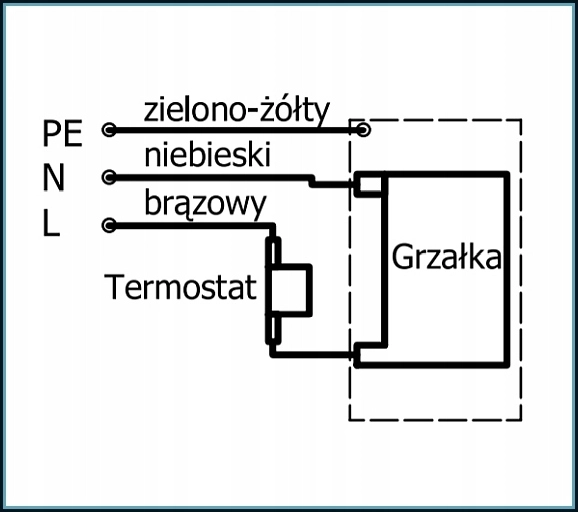

Schemat elektryczny podłączenia nawietrzaka ->

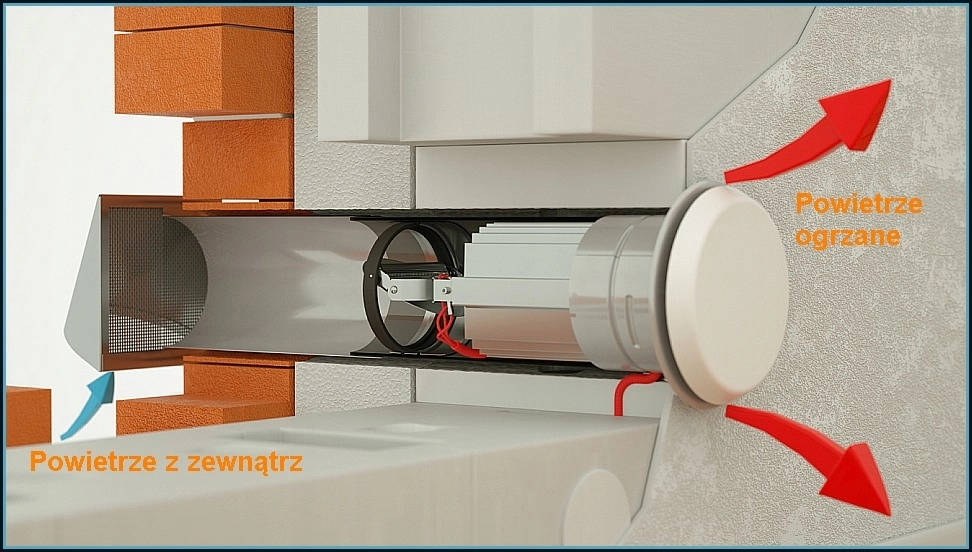

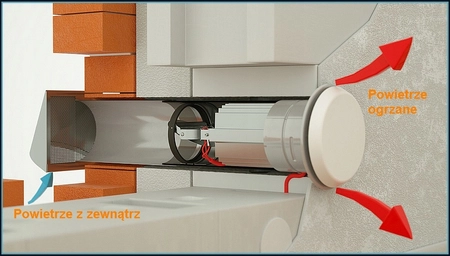

Zasada działania nawietrzaka z grzałką:
