Przepustnica z cięgnem okrągła ocynkowana PJS100/C-OC Darco
- Przepustnice służą do regulacji przepływu strumienia powietrza w instalacjach doprowadzenia powietrza do kominka, instalacjach wentylacyjnych i systemach DGP. Mogą mieć kształt okrągły bądź prostokątny.
Zamów przez telefon:
661 321 709(pon. - pt. 9-17)

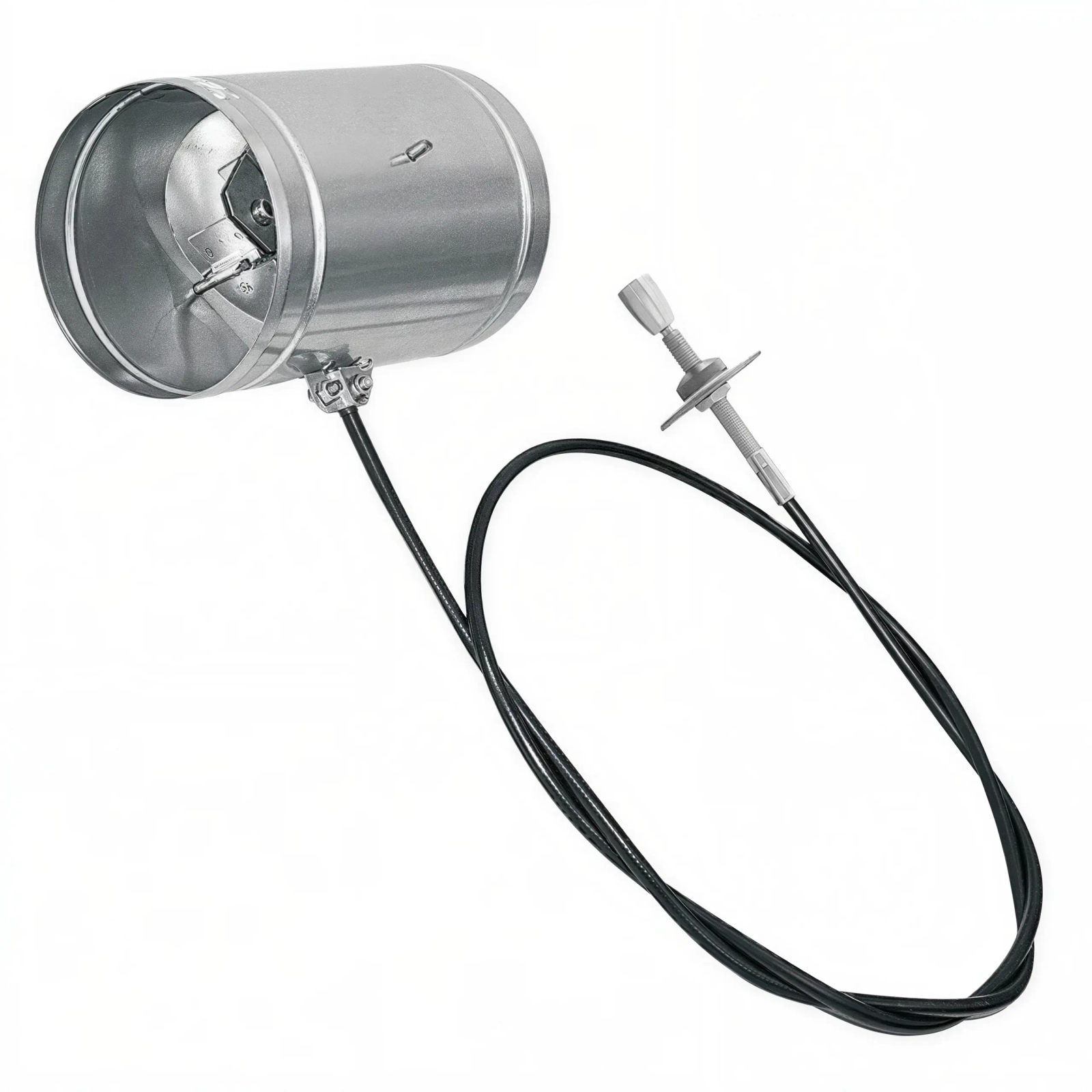

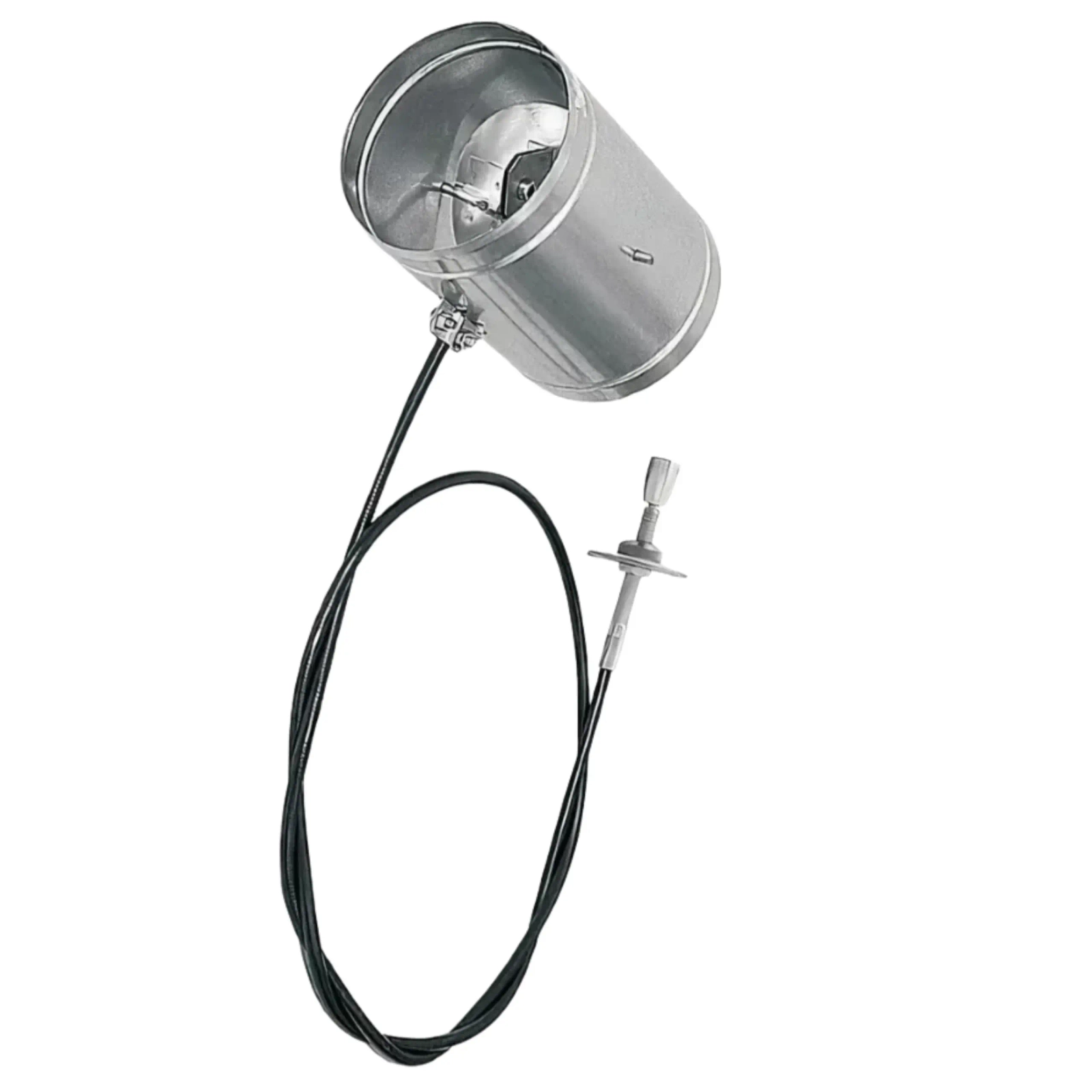

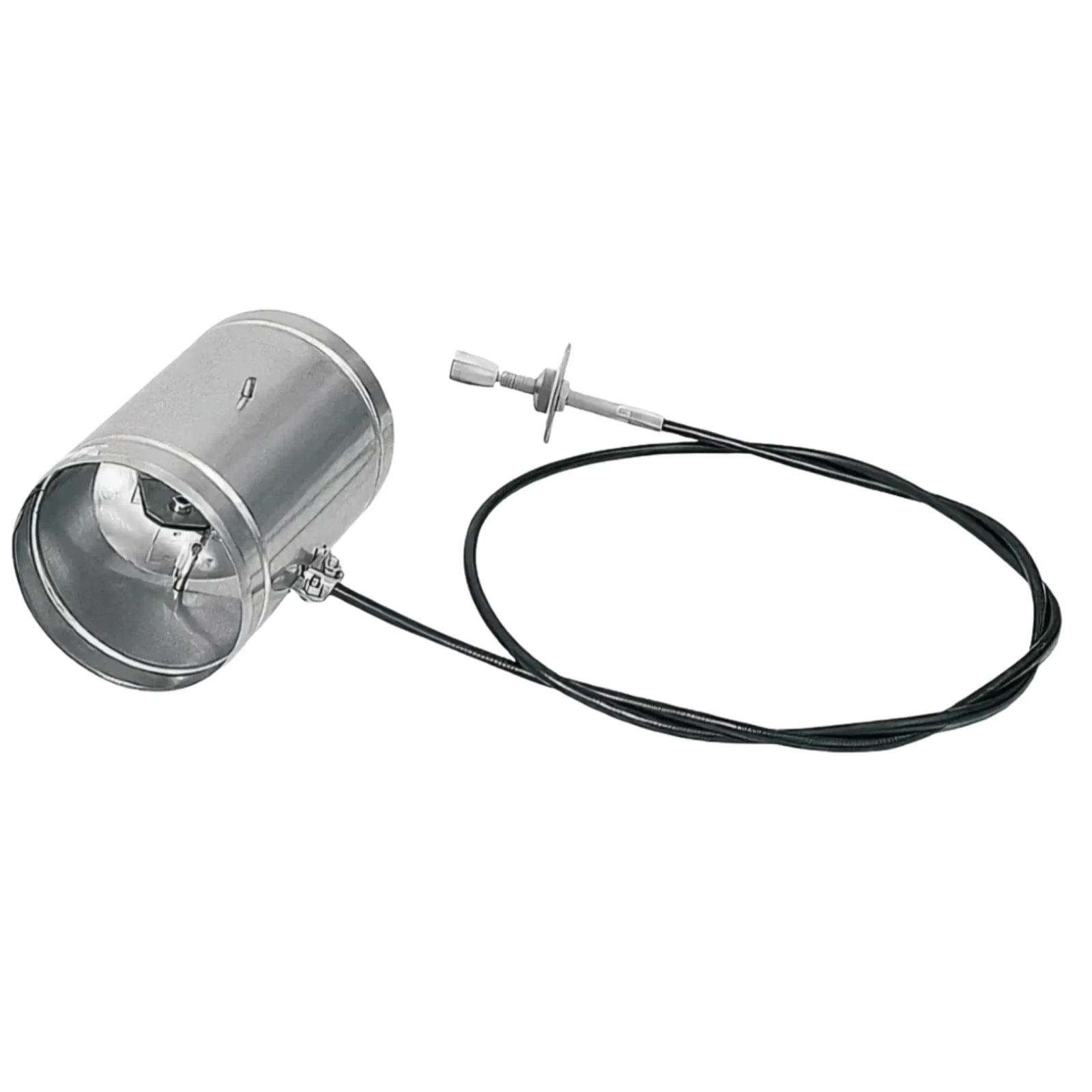

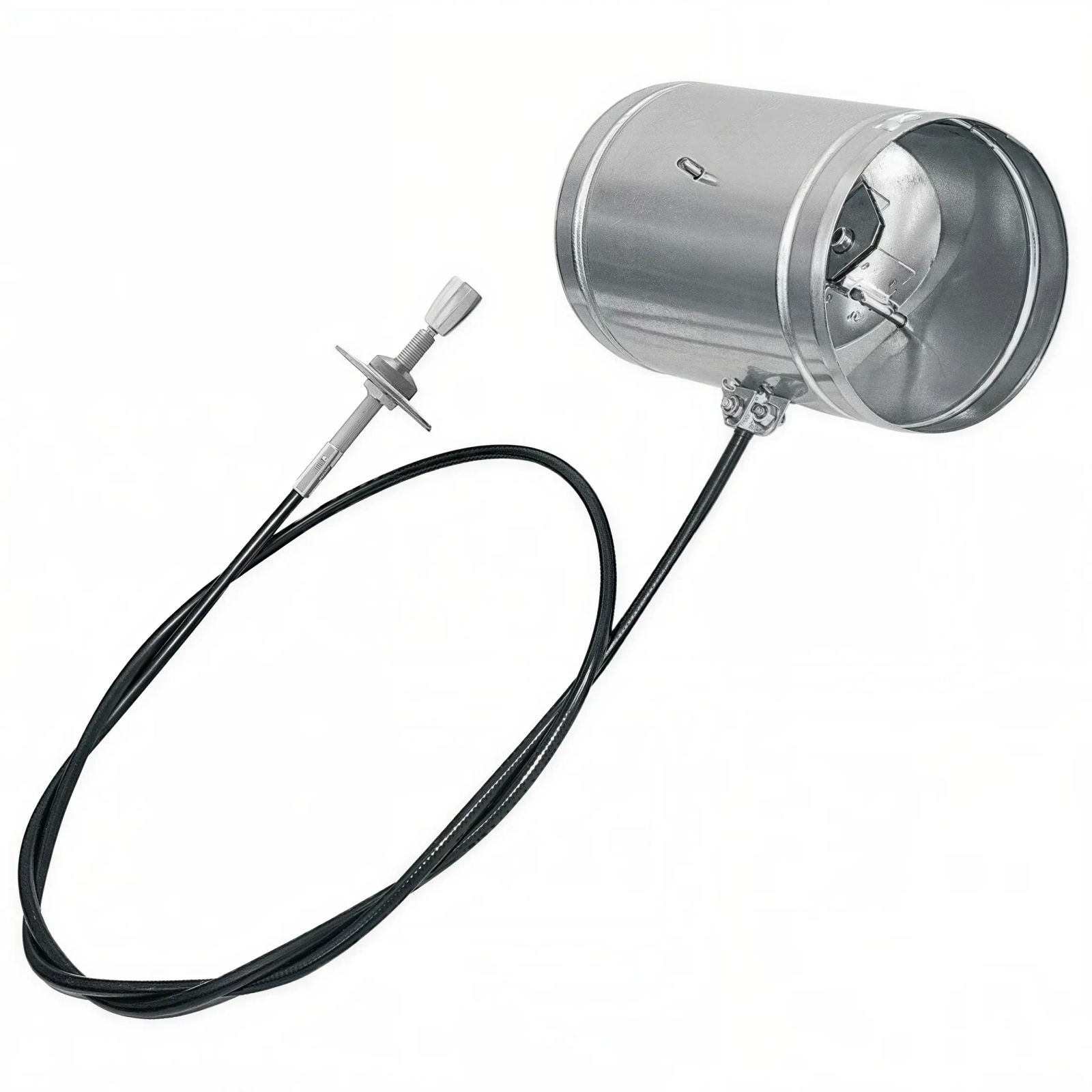

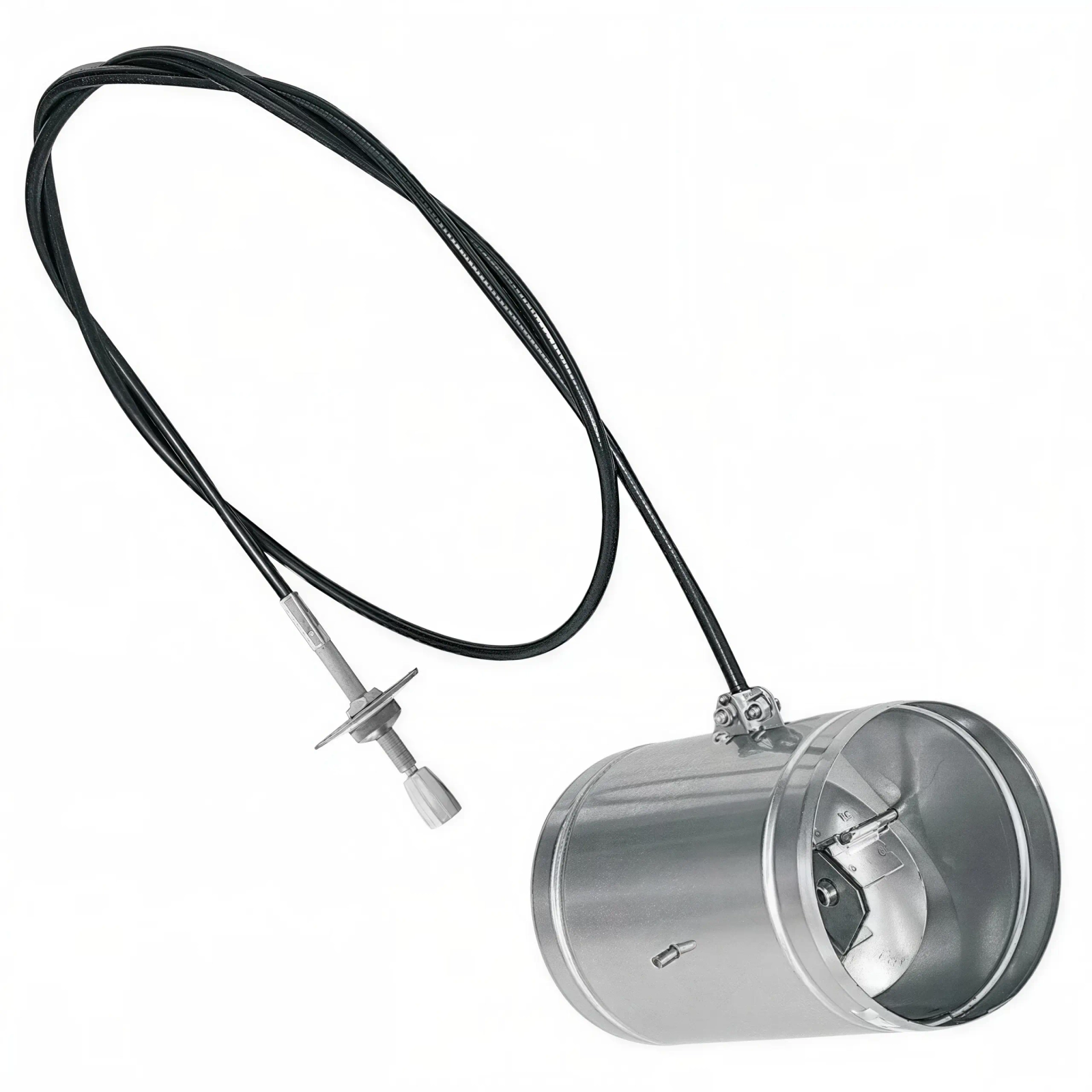

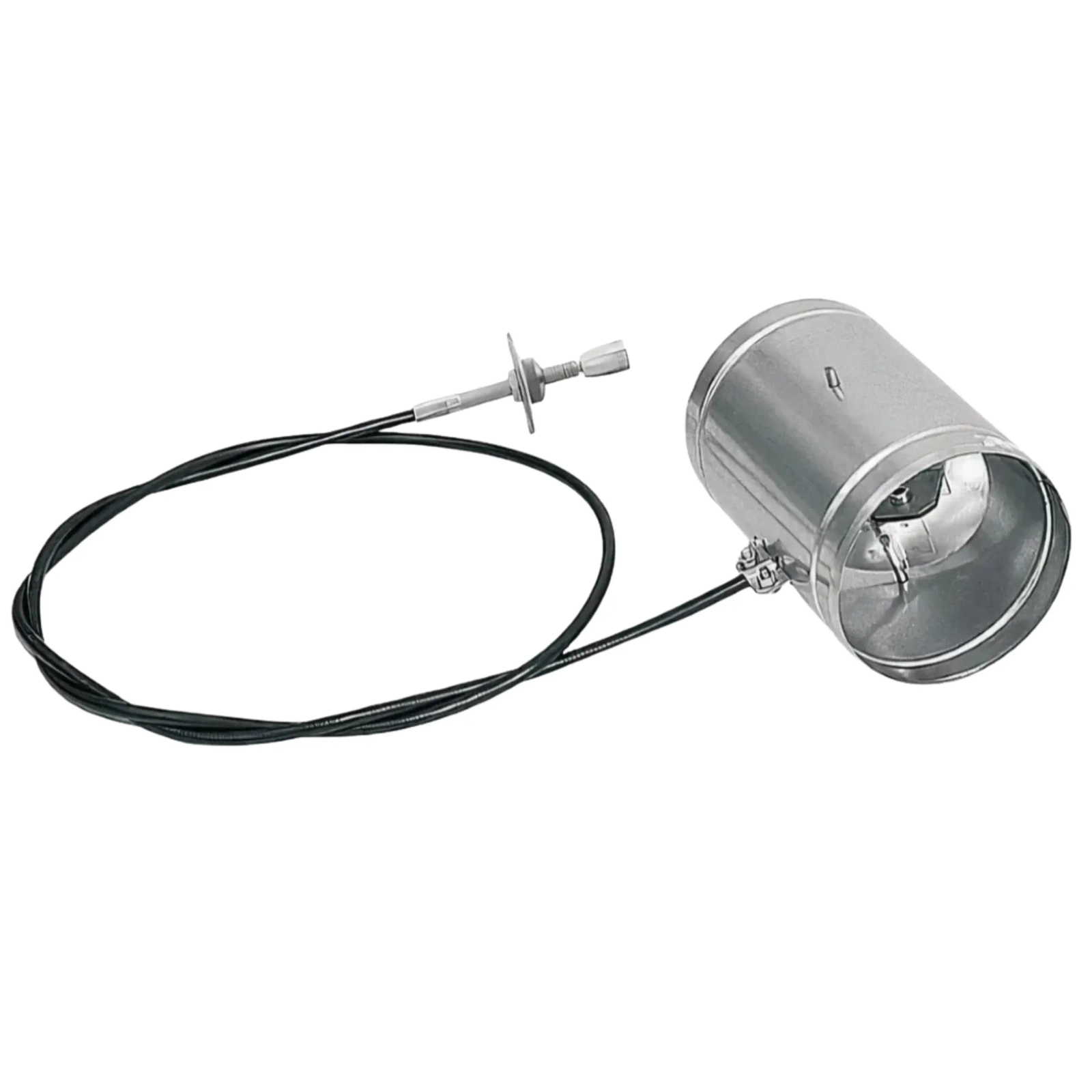

Przepustnica ocynkowana okrągła z cięgnem fi 100 mm Darco
Model - PJS100/C-OC
Najważniejsze informacje
- Producent: Darco
- Średnica przyłącza: fi 100 mm
- Długość linki cięgna: 1200 mm
- Sterowanie: mechaniczne, za pomocą cięgna
- Maksymalna temperatura pracy: 250°C
- Zastosowanie: doprowadzenie powietrza do kominka oraz instalacje DGP
- Gwarancja producenta: 24 miesiące
Pasuje do / Nie pasuje
Pasuje do
- Okrągłych przewodów powietrznych fi 100 mm, po sprawdzeniu sposobu połączenia.
- Instalacji doprowadzających powietrze do kominka.
- Systemów dystrybucji gorącego powietrza DGP.
- Instalacji wymagających mechanicznej regulacji przepływu z dostępnego miejsca.
Nie pasuje, jeśli
- Przewód ma średnicę inną niż fi 100 mm i nie przewidziano odpowiedniego przejścia.
- Temperatura pracy przekracza 250°C.
- Potrzebujesz elementu do bezpośredniego przepływu dymu lub spalin.
- Instalacja wymaga automatycznej regulacji elektronicznej.
Opis produktu
DARCO PJS100/C-OC to przepustnica z cięgnem przeznaczona do regulowania przepływu powietrza w instalacjach kominkowych. Umożliwia zmianę położenia elementu regulacyjnego bez konieczności bezpośredniego dostępu do korpusu przepustnicy.
Ograniczenie napływu chłodnego powietrza. Przepustnica może być zamontowana w kanale doprowadzającym powietrze z zewnątrz do kominka. Gdy kominek nie pracuje, jej zamknięcie pozwala ograniczyć dopływ chłodnego powietrza. Podczas użytkowania kominka ustawienie przepustnicy musi zapewniać wymagany dopływ powietrza do spalania.
Regulacja w systemie DGP. Produkt może również służyć do sterowania przepływem powietrza w instalacji dystrybucji gorącego powietrza. Dzięki temu pozwala dostosowywać przepływ w wybranym odcinku przewodu zgodnie z projektem instalacji.
Obsługa za pomocą cięgna. Mechaniczne sterowanie umożliwia wyprowadzenie punktu regulacji poza miejsce montażu przepustnicy. Jest to szczególnie praktyczne, gdy przewód znajduje się w zabudowie kominkowej lub innym trudno dostępnym miejscu.
Dobór techniczny. Model ma średnicę fi 100 mm i maksymalną dopuszczalną temperaturę pracy 250°C. Przed montażem sprawdź średnicę kanału, sposób połączenia oraz możliwość prawidłowego poprowadzenia cięgna.
Korzyści z użytkowania
- • Mechaniczne cięgno → regulacja przepływu bez sięgania do korpusu przepustnicy.
- • Możliwość zamknięcia dopływu → ograniczenie napływu zimnego powietrza, gdy kominek nie jest używany.
- • Średnica fi 100 mm → możliwość zastosowania w odpowiednio dobranych kanałach okrągłych.
- • Praca w instalacji DGP → możliwość regulacji przepływu powietrza w wybranym odcinku instalacji.
- • Maksymalna temperatura 250°C → jasno określony parametr do doboru miejsca montażu.
Co musisz dokupić do montażu?
Zakres dodatkowych elementów zależy od istniejącej instalacji. Sama przepustnica nie stanowi kompletnego systemu doprowadzania lub dystrybucji powietrza.
Elementy instalacyjne, jeśli nie są już zamontowane
- • Przewody i kształtki DGP → dobierz elementy o odpowiedniej średnicy i sposobie łączenia.
- • Odpowiednie złączki i elementy mocujące → zgodne z typem zastosowanych przewodów.
- • Elementy doprowadzenia powietrza zewnętrznego → jeśli przepustnica pracuje w kanale dolotowym do kominka.
Przed montażem sprawdź
- • Czy kanał ma średnicę fi 100 mm.
- • Czy temperatura powietrza mieści się w dopuszczalnym zakresie.
- • Czy położenie przepustnicy i cięgna umożliwi późniejszą obsługę.
- • Czy zastosowanie przepustnicy jest zgodne z wymaganiami urządzenia i projektem instalacji.
Specyfikacja techniczna
| Producent | Darco |
| Model | PJS100/C-OC |
| Kod producenta | WK-PJS100/C-OC |
| EAN | 5907587904514 |
| Rodzaj produktu | Przepustnica z cięgnem |
| Średnica | fi 100 mm |
| Sterowanie | Mechaniczne, cięgnem |
| Maksymalna temperatura pracy | 250°C |
| Przeznaczenie | Kanały powietrzne, doprowadzenie powietrza do kominka, DGP |
| Materiał | Blacha ocynkowana |
| Gwarancja | 24 miesiące |

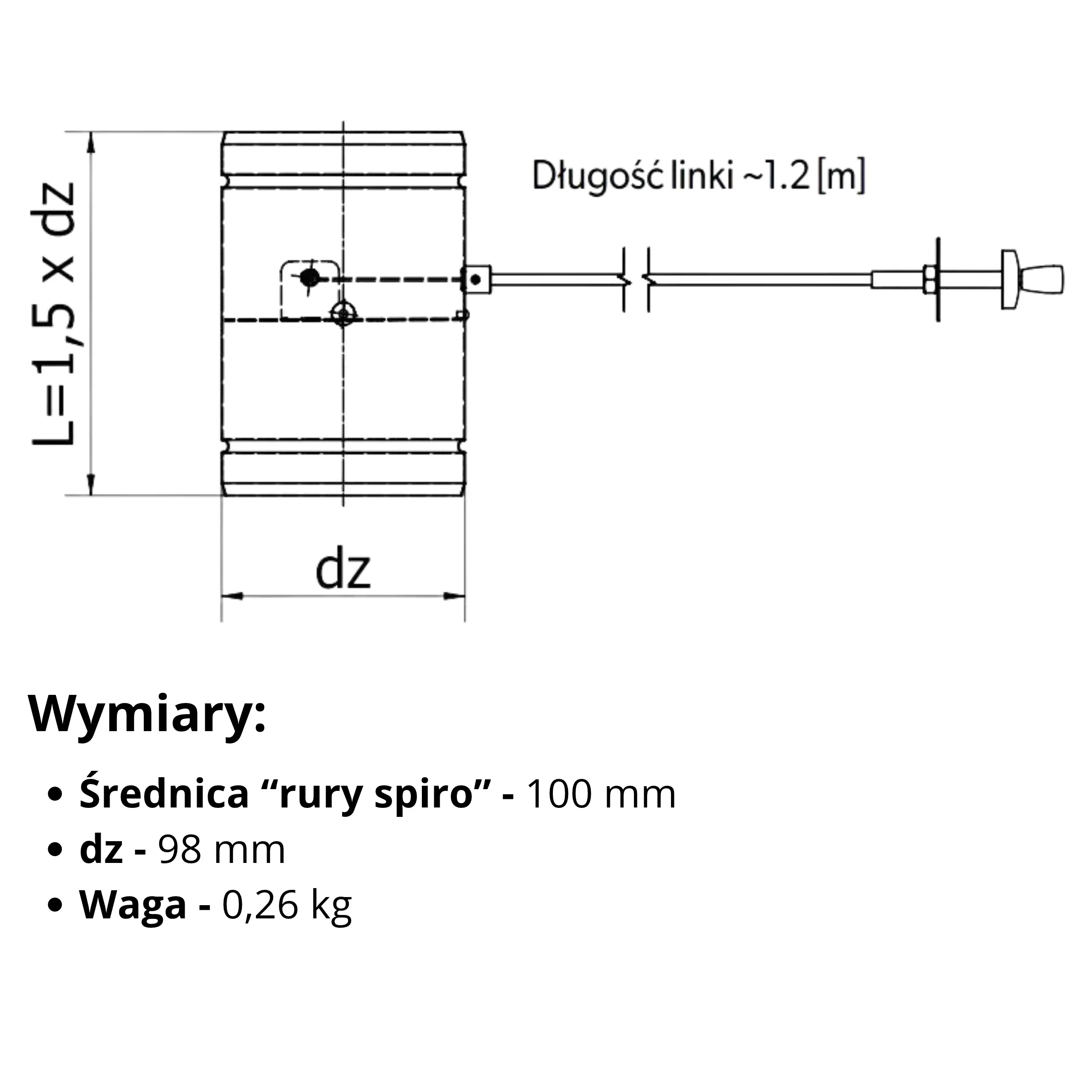

Rysunek produktu z wymiarami
FAQ – najczęściej zadawane pytania
Do czego służy przepustnica DARCO PJS100/C-OC?
Służy do regulacji przepływu powietrza w kanale doprowadzającym powietrze do kominka lub w odpowiednio zaprojektowanej instalacji DGP.
Czy przepustnica ogranicza napływ zimnego powietrza?
Tak. Gdy kominek nie jest używany, zamknięcie przepustnicy pozwala ograniczyć dopływ chłodnego powietrza. Nie należy jednak traktować jej jako elementu gwarantującego całkowitą szczelność instalacji.
Czy przepustnicę można obsługiwać po zabudowaniu przewodu?
Tak, pod warunkiem prawidłowego wyprowadzenia cięgna i zapewnienia dostępu do elementu sterującego.
Czy model nadaje się do instalacji DGP?
Tak. Producent przewiduje jego zastosowanie do kierowania przepływem powietrza w systemach dystrybucji gorącego powietrza. Dobór powinien uwzględniać średnicę przewodów i temperaturę pracy.
Czy można zastosować przepustnicę w przewodzie spalinowym?
Nie. Jest to element do regulacji przepływu powietrza, a nie przepustnica do bezpośredniego odprowadzania dymu lub spalin.
Jaka jest maksymalna temperatura pracy?
Maksymalna temperatura pracy podawana przez DARCO wynosi 250°C.
✅ W załączniku znajduje się do pobrania Karta Techniczna produktu.
Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu. Skontaktuj się ze sklepem za pośrednictwem formularza reklamacji aby zamówić kuriera który odbierze sprzęt z Twojego domu.
