Przepustnica z cięgnem PJP150x50/C-OC Darco
- Przepustnica prostokątna ocynkowana Darco umożliwia wygodną regulację przepływu powietrza za pomocą cięgna. Pomaga ograniczyć napływ chłodnego powietrza do nieużywanego kominka oraz sterować przepływem w kanałach DGP bez dostępu do przepustnicy.
Zamów przez telefon:
661 321 709(pon. - pt. 9-17)

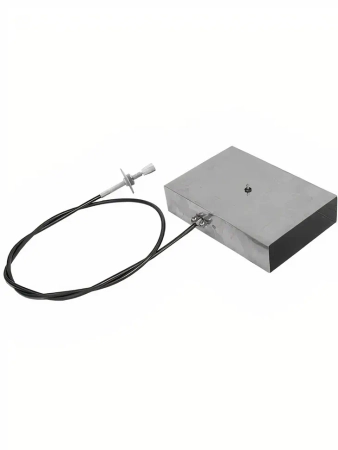

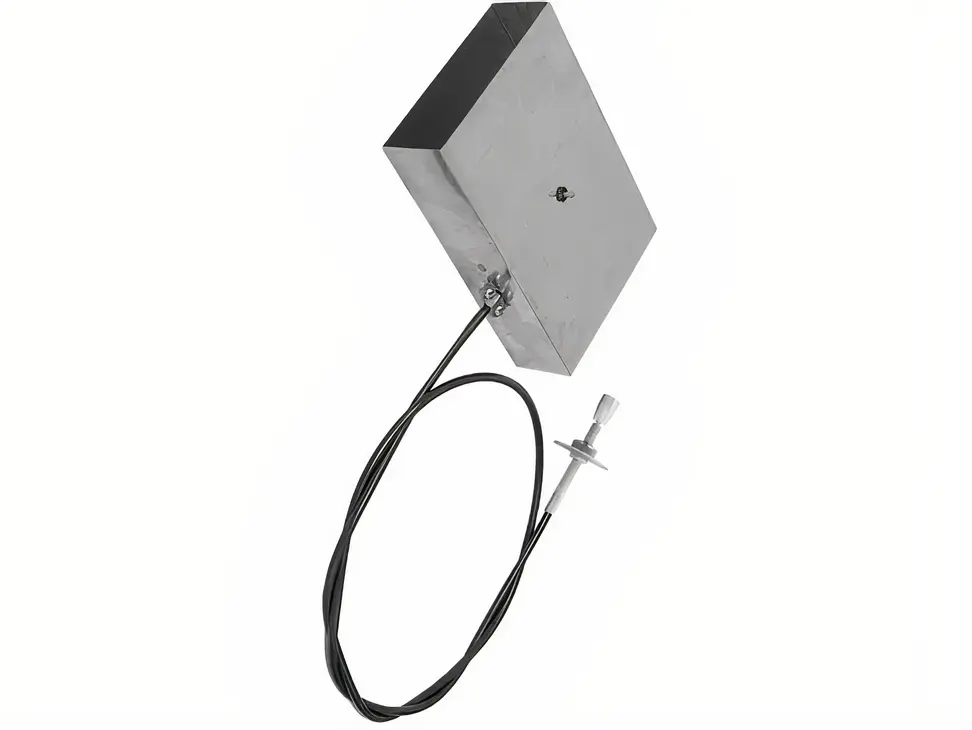

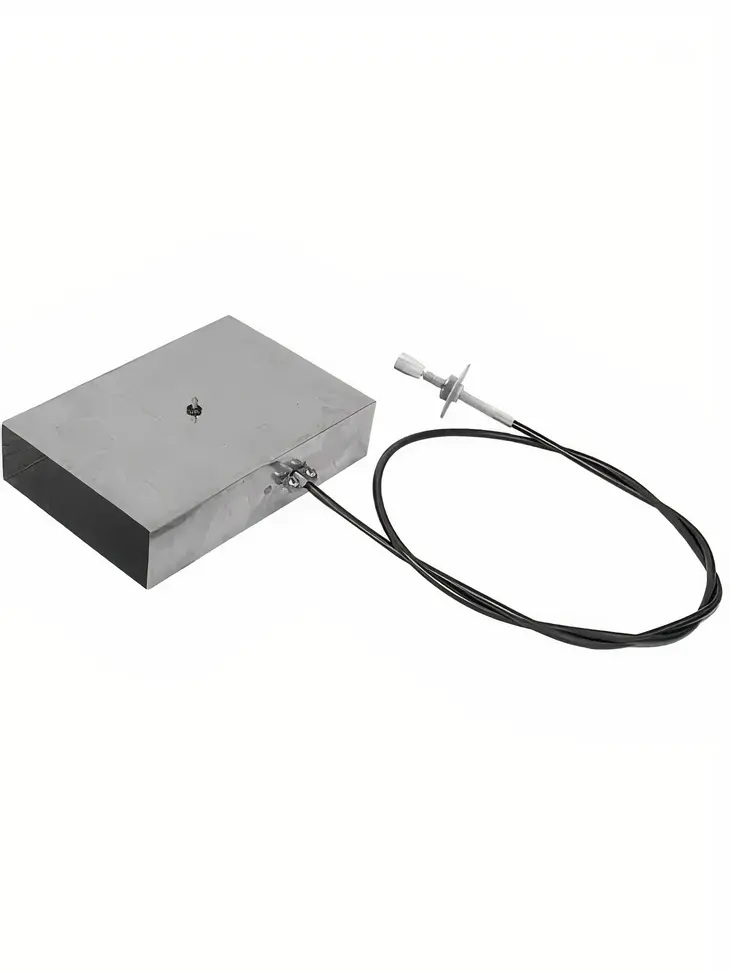

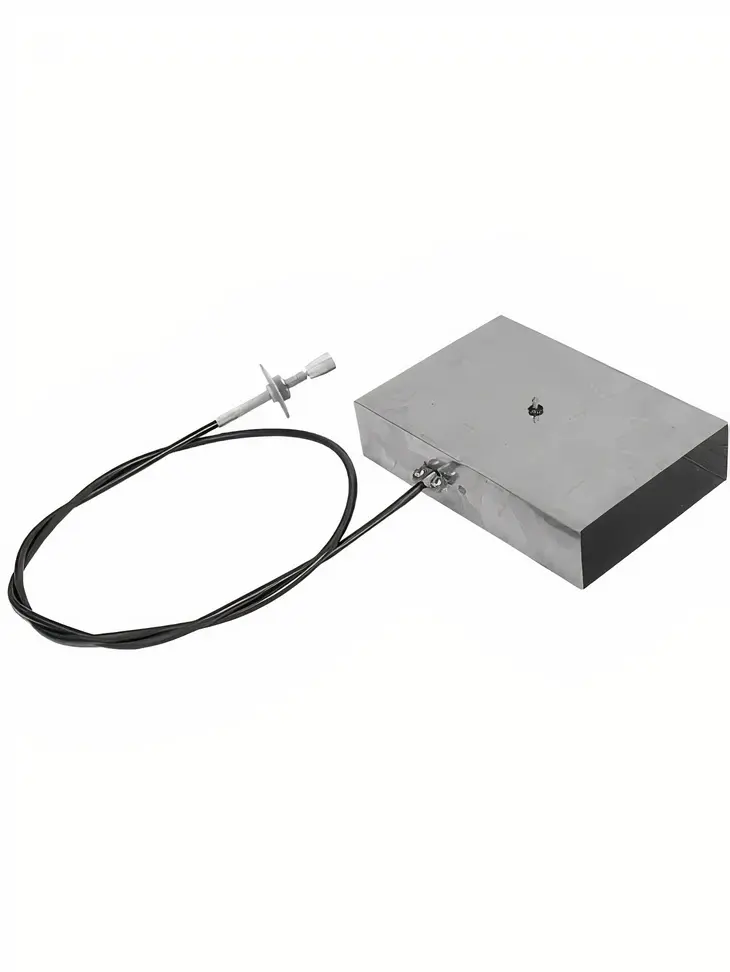

Przepustnica prostokątna ocynkowana z cięgnem 150x50 mm Darco
Model - PJP150x50/C-OC
Najważniejsze informacje
- Przekrój kanału: 150 × 50 mm
- Sterowanie: mechaniczne, za pomocą cięgna
- Długość cięgna: około 1,2 m
- Materiał: blacha stalowa ocynkowana
- Maksymalna temperatura pracy: 250°C
- Masa: 0,5 kg
- Zastosowanie: doprowadzenie powietrza do kominka, wentylacja i DGP
Pasuje do / Nie pasuje
Pasuje do
- Prostokątnych przewodów powietrznych 150 × 50 mm.
- Instalacji doprowadzających świeże powietrze do kominka.
- Instalacji dystrybucji gorącego powietrza DGP.
- Instalacji wymagających mechanicznego sterowania przepływem z miejsca oddalonego od kanału.
Nie pasuje, jeśli
- Instalacja wykorzystuje przewody okrągłe bez odpowiednich przejść.
- Przekrój przewodu różni się od 150 × 50 mm.
- Temperatura powietrza może przekroczyć 250°C.
- Produkt miałby pracować bezpośrednio w przewodzie dymowym lub spalinowym.
- Wymagana jest automatyczna regulacja z siłownikiem.
Opis produktu
PJP150x50/C-OC Darco to przepustnica prostokątna z cięgnem przeznaczona do regulowania przepływu powietrza w instalacjach wentylacyjnych, kominkowych i systemach dystrybucji gorącego powietrza (DGP). Przystosowana jest do kanałów o przekroju 150 × 50 mm.
Kontrola dopływu świeżego powietrza. Przepustnica może pracować w przewodzie doprowadzającym powietrze zewnętrzne do kominka. Gdy urządzenie nie jest użytkowane, zamknięcie przepustnicy pomaga ograniczyć napływ chłodnego powietrza. Podczas spalania drewna należy zapewnić dopływ powietrza wymagany przez producenta kominka.
Wygodna regulacja za pomocą cięgna. Mechanizm sterujący wykorzystuje cięgno o długości około 1,2 m. Umożliwia to umieszczenie punktu obsługi w dostępnym miejscu, również wtedy, gdy przepustnica znajduje się wewnątrz zabudowy.
Regulacja w instalacji DGP. Przepustnica pozwala sterować ilością powietrza przepływającego przez wybrany odcinek instalacji. Jej zastosowanie powinno być uwzględnione w projekcie rozprowadzenia powietrza.
Materiał i parametry. Korpus wykonano z blachy stalowej ocynkowanej. Maksymalna temperatura pracy wynosi 250°C, a masa elementu 0,5 kg. Są to istotne informacje przy doborze przepustnicy do warunków instalacyjnych.
Korzyści z użytkowania
- • Regulacja cięgnem → wygodne sterowanie bez bezpośredniego dostępu do kanału.
- • Możliwość zamknięcia przepustnicy → ograniczenie napływu chłodnego powietrza, gdy kominek nie pracuje.
- • Cięgno około 1,2 m → większa swoboda wyboru miejsca obsługi.
- • Przekrój 150 × 50 mm → dopasowanie do odpowiednich prostokątnych kanałów instalacyjnych.
- • Zastosowanie w DGP → możliwość regulowania strumienia powietrza.
- • Blacha ocynkowana → materiał odpowiedni do przewidzianych przez producenta zastosowań.
Co musisz dokupić do montażu?
Zakres dodatkowych elementów zależy od istniejącej instalacji. Przy montażu przepustnicy w systemie kanałów prostokątnych należy sprawdzić sposób łączenia poszczególnych kształtek.
Elementy potrzebne zależnie od instalacji
- • Przewody i kształtki DGP → elementy zgodne z przekrojem 150 × 50 mm.
- • Złączki do kanałów prostokątnych → do połączenia przewodów i kształtek.
- • Elementy mocowania przewodów → zgodnie z wymaganiami systemu.
- • Materiały do prawidłowego uszczelnienia połączeń → dobrane do rodzaju instalacji i temperatury pracy.
Ważne: przed montażem sprawdź miejsce wyprowadzenia cięgna, możliwość jego swobodnej obsługi i zgodność całej instalacji z wymaganiami urządzenia grzewczego.
Specyfikacja techniczna
| Producent | Darco |
| Model | PJP150x50/C-OC |
| Kod producenta | WK-PJP150x50/C-OC |
| EAN | 5907587904644 |
| Rodzaj | Przepustnica prostokątna z cięgnem |
| Przekrój kanału | 150 × 50 mm |
| Materiał | Blacha stalowa ocynkowana |
| Sterowanie | Mechaniczne, cięgnem |
| Długość cięgna | Około 1,2 m |
| Masa | 0,5 kg |
| Maksymalna temperatura pracy | 250°C |
| Zastosowanie | Wentylacja, ogrzewanie powietrzne, DGP, doprowadzenie powietrza do kominka |
| Gwarancja | 24 miesiące |

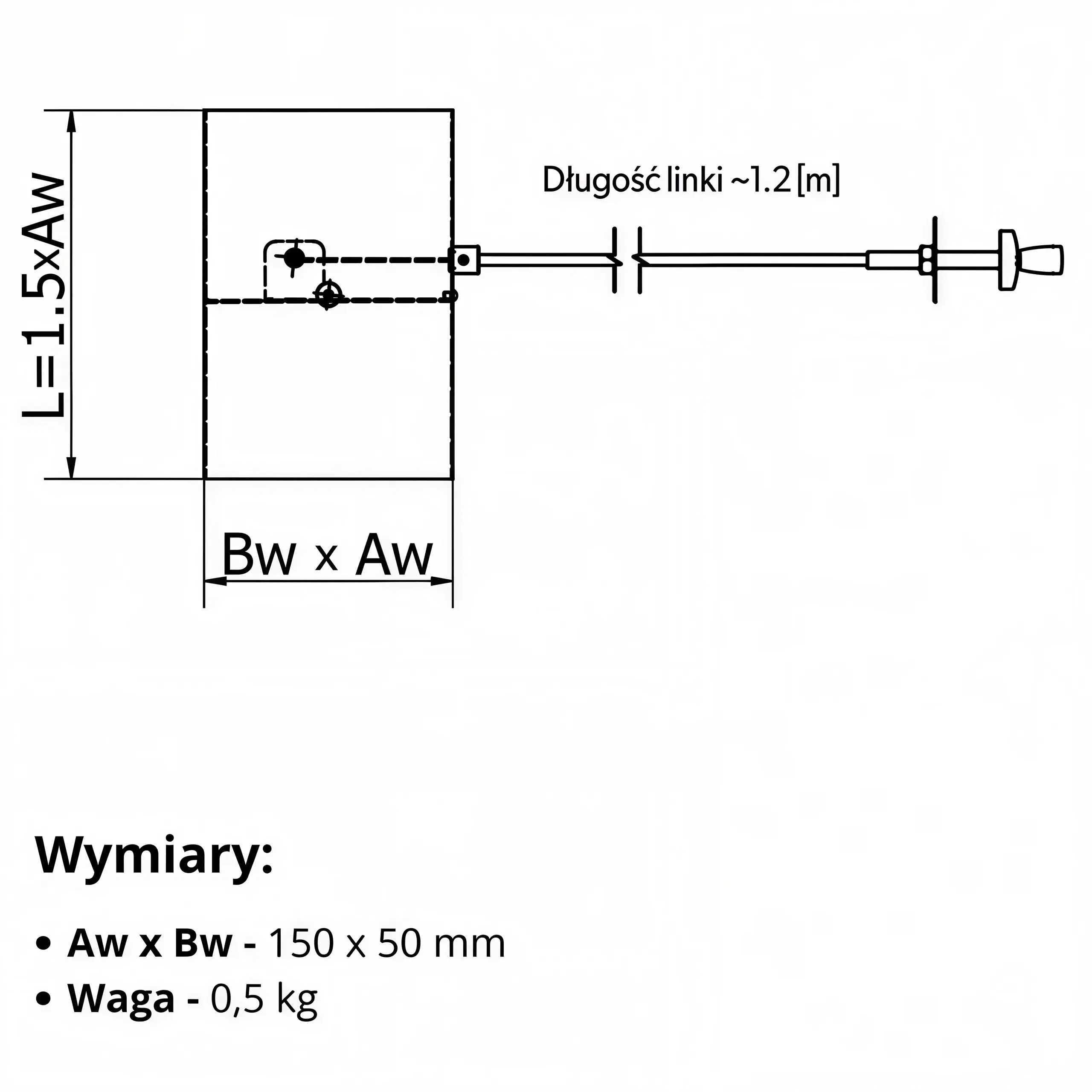

Rysunek techniczny z wymiarami
FAQ – najczęściej zadawane pytania
Do czego służy przepustnica PJP150x50/C-OC?
Służy do regulowania przepływu powietrza w kanałach prostokątnych. Może być stosowana w wentylacji, instalacjach doprowadzających powietrze do kominka oraz w systemach DGP.
Czy przepustnica pomaga ograniczyć napływ zimnego powietrza?
Tak. Po zakończeniu użytkowania kominka zamknięcie przepustnicy może ograniczyć dopływ chłodnego powietrza z zewnątrz. Nie należy jednak zakładać całkowitej szczelności, jeżeli producent jej nie deklaruje.
Jak długa jest linka sterująca?
Według katalogu DARCO długość cięgna wynosi około 1,2 m. Pozwala to wyprowadzić punkt sterowania poza miejsce zamontowania przepustnicy.
Czy przepustnica pasuje do kanału okrągłego?
Nie bezpośrednio. Model jest przeznaczony do kanałów prostokątnych 150 × 50 mm. Instalacja z przewodami okrągłymi wymaga odpowiednich przejść lub doboru innego modelu.
Czy można zastosować ją w instalacji DGP?
Tak. Producent przewiduje jej wykorzystanie do kierowania strumieniem powietrza w systemie dystrybucji gorącego powietrza, zgodnie z projektem instalacji.
Czy przepustnicę można zamontować w przewodzie spalinowym?
Nie. To element przeznaczony do regulacji przepływu powietrza, a nie do sterowania przepływem dymu lub spalin.
Czy do montażu potrzebne są złączki?
Przy łączeniu prostokątnych przewodów i kształtek może być konieczne zastosowanie odpowiednich złączek. Ich dobór zależy od zastosowanego systemu kanałów.
Dokumentacja techniczna
Informacje techniczne i dokumenty producenta są dostępne na stronie DARCO.
Karta produktu DARCO PJP200x90/C-OC i dokumenty do pobrania
Przed instalacją sprawdź wymagania montażowe oraz zgodność elementu z projektowanym systemem.
