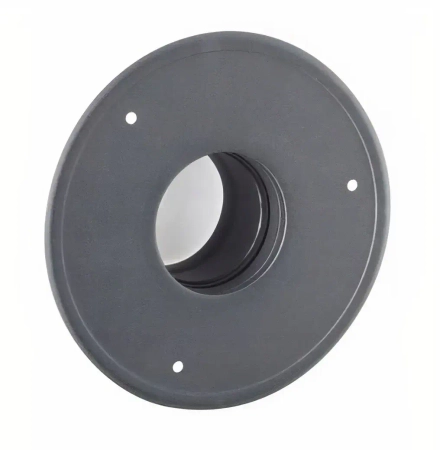

Rozeta do pieców na pellet fi 80 mm
Kod produktu - ROZ080-CZ1,2P
Rozeta ROZ080-CZ1,2P rysunek z wymiarami:

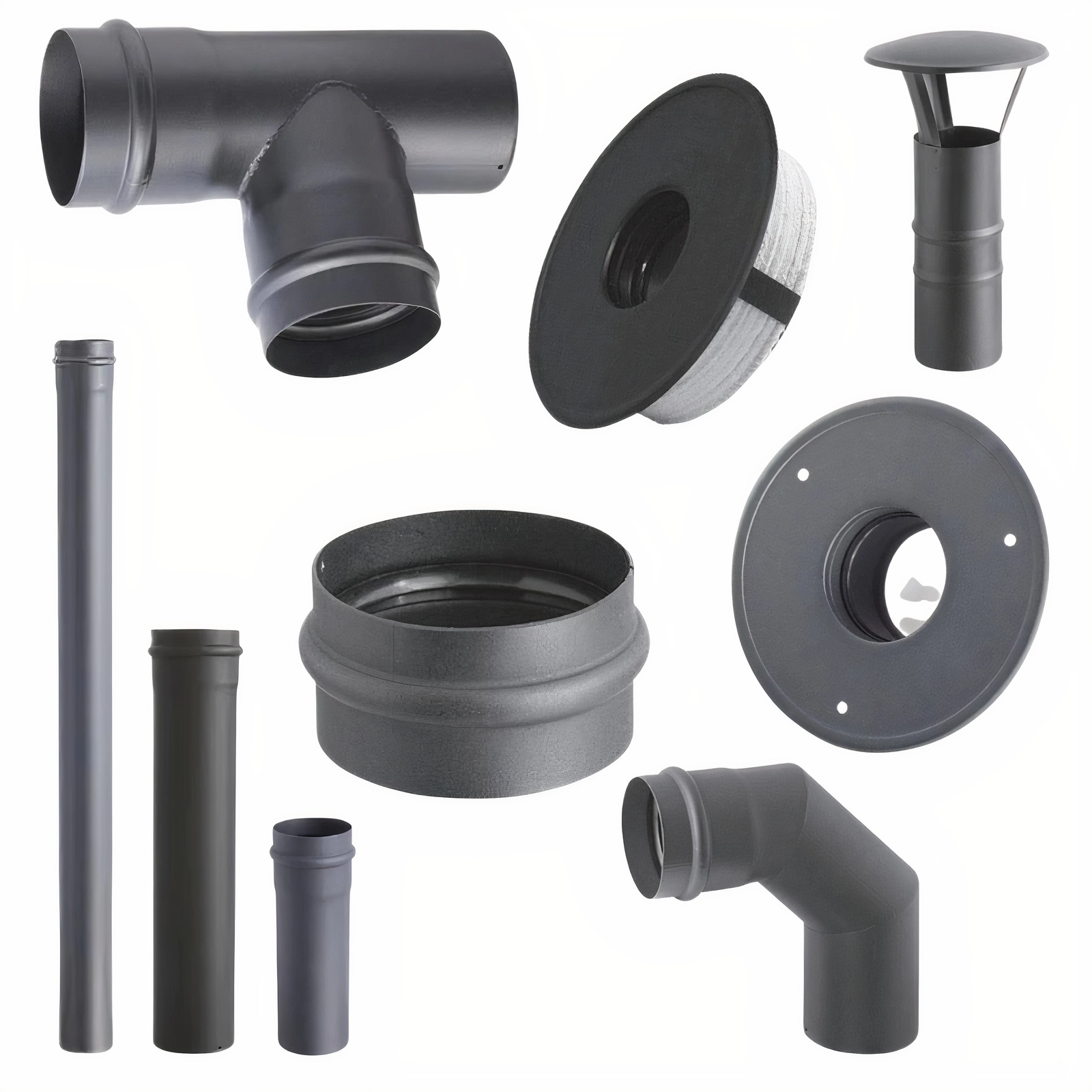

System przyłączy kominowych do pieców na pellet.
System służy do budowy przyłączy kominowych, wykonanych w całości ze stali czarnej o grubości 1,2 mm w gatunku DC01 wg normy PN-EN1856-2:2009.
Zalecany do odprowadzania spalin z kominków lub urządzeń grzewczych na pellet.
System Przyłączy Kominowych może być zastosowany jako przyłącze do kotłów odprowadzających spaliny, których temperatura może dochodzić do 250 stopni C.
Dane techniczne systemu SPP:
- Maksymalna temperatura pracy ciągłej - 250 stopni C
- Materiał - blacha czarna gat. DC01, gr. 1,2 mm
Zastosowanie

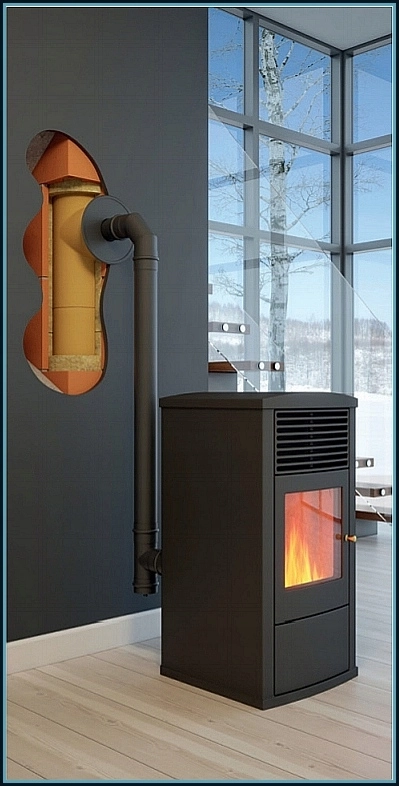

- Odprowadzanie spalin z piecyków na pellet
ZALETY:
- Bardzo prosty i szybki montaż
- Duża szczelność przewodu spalinowego
- Niższa cena niż w przypadku systemów z blachy kwasoodpornej
Połączenie kielichowe systemu SPKP.
Poszczególne elementy systemu kominowego łączone są przez włożenie jednej części elementu – nypla, w drugą roztłoczoną część elementu – kielicha.
Dzięki połączeniu kielichowemu otrzymujemy szczelną i sztywną konstrukcję przyłącza.
Sposób łączenia elementów umożliwia prawidłowy spływ ewentualnych skroplin po ściankach elementów przyłącza do miski.
Zastosowanie uszczelki z gumy silikonowej, znajdującej się w przetłoczeniu kielicha, zapewnia szczelność systemu przy nadciśnieniu spalin 200Pa.
Elementy są malowane proszkowo farbą wysokotemperaturową (do 400 stopni C) wewnątrz i na zewnątrz na kolor czarny mat.
Opis rysunku i wymiary systemu SPKP:
- Nypel
- Kielich
- Uszczelka silikonowa
Wymiary:
- Dz - średnica zewnętrzna rury [mm]
- Dw - średnica wewnętrzna rury [mm]
- Dk - średnica wewnętrzna kielicha [mm]
DN - 80 mm
Dz - 80,1 mm
Dw - 77,7 mm
Dk - 81,1 mm
DN - 100 mm
Dz - 100,2 mm
Dw - 97,8 mm
Dk - 101,2 mm
✅ W załączniku jest do pobrania Karta katalogowa elementów systemu SPKP.
